Precíziós lineáris mozgatás – A golyósorsók

Mindent a golyósorsókról

A hajtástechnikában és a gépészetben gyakran felmerülő probléma, hogyan alakítsuk át a forgó mozgás lineáris mozgássá. Erre a legelterjedtebb megoldás a golyósorsó és golyósanya használata.

A golyósorsók gyártásában általában kétféle gyártástechnológiával létetzik. A legelterjedtebb a hidegen hengerlés. A másik kevésbé gyakori (de a technológia használata miatt precízebb orsók gyárthatók) az orsók köszörülése.

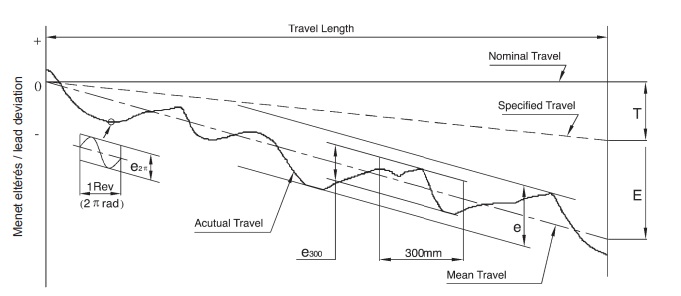

A golyósorsókat európai szabvány szerint pozícionálási pontosságuk alapján vagy japán szabvány szerint méretpontosságuk (menetpontosságuk) alapján lehet csoportosítani.

Magyarországan az ISO szabvány alapján az orsókat menetpontosság alapján (300 mm-re lebontva) osztályozzák.

C0 orsó a legpontosabb, majd ezután a  C1, C2, C3, C5, C7, C8 és C10.

Pontossági osztályok:

C7 – 50µm / 300 mm

C5 – 18µm / 300 mm

C3 – 8µm / 300 mm

C2 – 7 µm / 300 mm

C1 – 5 µm / 300 mm

C0 – 3.5 µm / 300 mm

TBI golyósanya típusok:

  • SCI golyósanya: közepes sebesség és terhelési tartomány általános ipari felhasználásra (reteszhornyos rögzítés)
  • BSH golyósanya: közepes sebesség és terhelési tartomány általános ipari felhasználásra (menetes rögzítés)
  • SFU golyósanya: közepes sebesség és terhelési tartomány általános ipari felhasználásra (rövid hosszúságú)
  • DFU golyósanya: közepes sebesség és terhelési tartomány általános ipari felhasználásra (hosszított kivitel)
  • SFH golyósanya: nagy sebesség és közepes terhelési tartomány fémipari felhasználásra (magas porvédelem, alacsony zaj)
  • SFV golyósanya: magas sebesség és nagy terhelési tartomány nagy igénybevételű ipari felhasználásra (nagy teherbírás és forgácsvédelem)
  • DFV golyósanya: nagy sebesség és magas terhelési tartomány jellemzi (az orsó kopásának valószínűsége csökkenthető)
  • SFS golyósanya: nagy sebesség és közepes terhelési tartomány  ipari automatizálása  (alacsony zajterhelés)
  • DFS golyósanya: nagy sebesség és közepes terhelési tartomány optikai gépeknél  (az orsó kopásának valószínűsége csökkenthető
  • SFK golyósanya: alacsony sebesség és alacsony terhelési tartomány  finom műszerek gyártásánál  (alacsony zajterhelés, rövid hosszúság)

A golyósorsóknál fontos tényező az orsó átmérője és menetemelkedése. Az elérhető méreteket weboldalunkon találja.
